Formarea în vid, cunoscut și sub numele deTermoformarea, este un proces de fabricație extrem de versatil și utilizat pe scară largă pentru modelarea foilor termoplastice în părți tridimensionale . simplitatea relativă, rentabilitatea relativă pentru volumele de producție mici și medii și o fac o piatră de temelie a numeroaselor industrii .
Principiul de bază:
În centrul său, formarea în vid se bazează pe două elemente cheie:căldurăşipresiune în vid.
Încălzire:O foaie plană a materialului termoplastic (e . g ., abs, șolduri, petg, pvc, acrilic, policarbonat) este fixată în siguranță într -un cadru .}
Înmuiere:Foaia strânsă este încălzită (de obicei folosind încălzitoare radiante) până când devine moale, flexibilă și înfiorătoare - atingând temperatura sa de formare ideală .
Formare:
- Foaia înmuiată este poziționată direct peste o matriță (de obicei, o singură formă prelucrată, adesea confecționată din lemn, spumă structurală, compozit sau metal) .
- O pompă de vid puternică este activată, aspirând rapid aerul dintre foaie și suprafața matriței prin găuri plasate strategic în matriță .
- Presiunea atmosferică (aproximativ 14 . 7 psi la nivelul mării) împinge foaia de plastic înmuiată în jos cu forță pe contururile matriței.

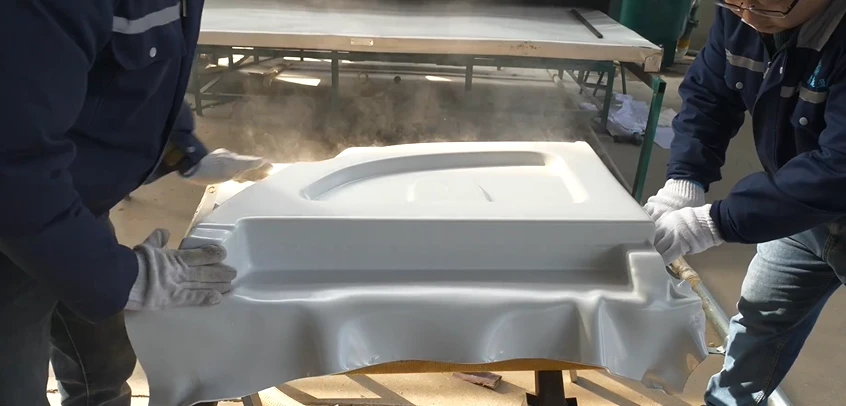

Răcire și solidificare:Odată ce plasticul se conformează exact cu forma matriței, este răcit activ (folosind ventilatoare sau uneori ceață de apă), în timp ce vidul este menținut ., aceasta stabilește noua formă .
Tunderea:Partea răcită, formată, este îndepărtată din matriță . excesul de plastic (intermitent) în jurul marginilor este tăiat, adesea folosind routere CNC, tăieturi de matriță sau instrumente de mână, dezvăluind produsul final .
Avantajele cheie ale formării în vid:
Costuri mai mici de scule:Matrițele sunt semnificativ mai simple și mai ieftine de produs decât cele necesare pentru modelarea prin injecție (de obicei 1/10 costul sau mai puțin), în special pentru părțile mai mari .
Prototipare și configurare mai rapidă a producției:Ideal pentru prototiparea rapidă și producția scurtă până la medie, datorită fabricării mai simple de mucegai .
Capacitate mare de parte:Produce eficient piese foarte mari (cum ar fi căzi, panouri de vehicule, chioșcuri) care ar fi prohibitiv costisitoare cu alte metode .
Versatilitate materială:Funcționează cu o gamă largă de materiale cu foi termoplastice, oferind proprietăți diferite (claritate, rezistență la impact, siguranță alimentară, stabilitate UV, etc. .) .
Costuri de operare relativ mici:Echipamentele și consumul de energie sunt în general mai mici decât procesele complexe, cum ar fi modelarea prin injecție .
Limitări și considerații:
Detaliu de parte și scăderi:Nu se poate atinge același nivel de detalii fine, colțuri ascuțite sau subcotiri complexe ca modelarea prin injecție . unghiurile de proiect sunt esențiale pe matrițe .
Subțierea materialului:În timpul întinderii peste matriță, grosimea materialului se reduce inevitabil, în special pe colțuri și remize profunde . este necesară proiectarea atentă a modelării și a procesului pentru a gestiona acest .
Cerințe de tăiere:Generează bliț semnificativ care trebuie eliminat, adăugând o operație secundară .
Mai puțin potrivit pentru volume foarte mari:Deși eficiente pentru volume mici/medii, timpii de ciclu sunt în general mai lungi decât modelarea prin injecție pentru producția în masă .
Finisaj de suprafață:Suprafața din partea matriței reproduce bine finisajul matriței, dar partea care nu este mată își pierde netezimea inițială datorită încălzirii și întinderii .
Aplicații comune:
Formarea în vid este omniprezentă . vă întâlniți zilnic produsele sale:

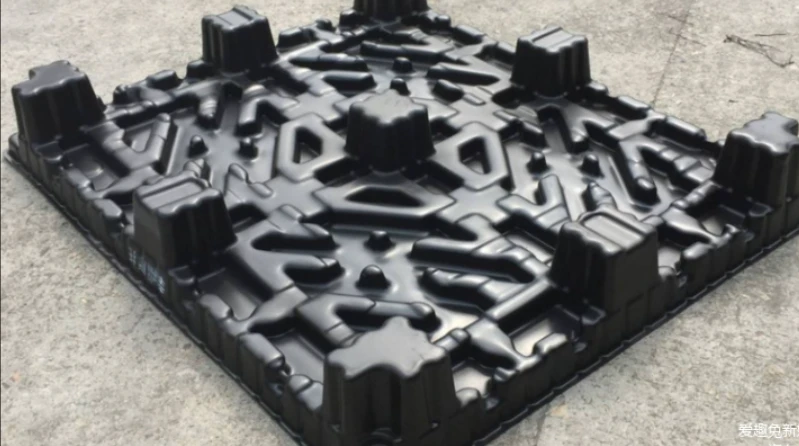

Ambalaj:Pachete de blister, clame, tăvi (peste 50% din producția termoformând) .

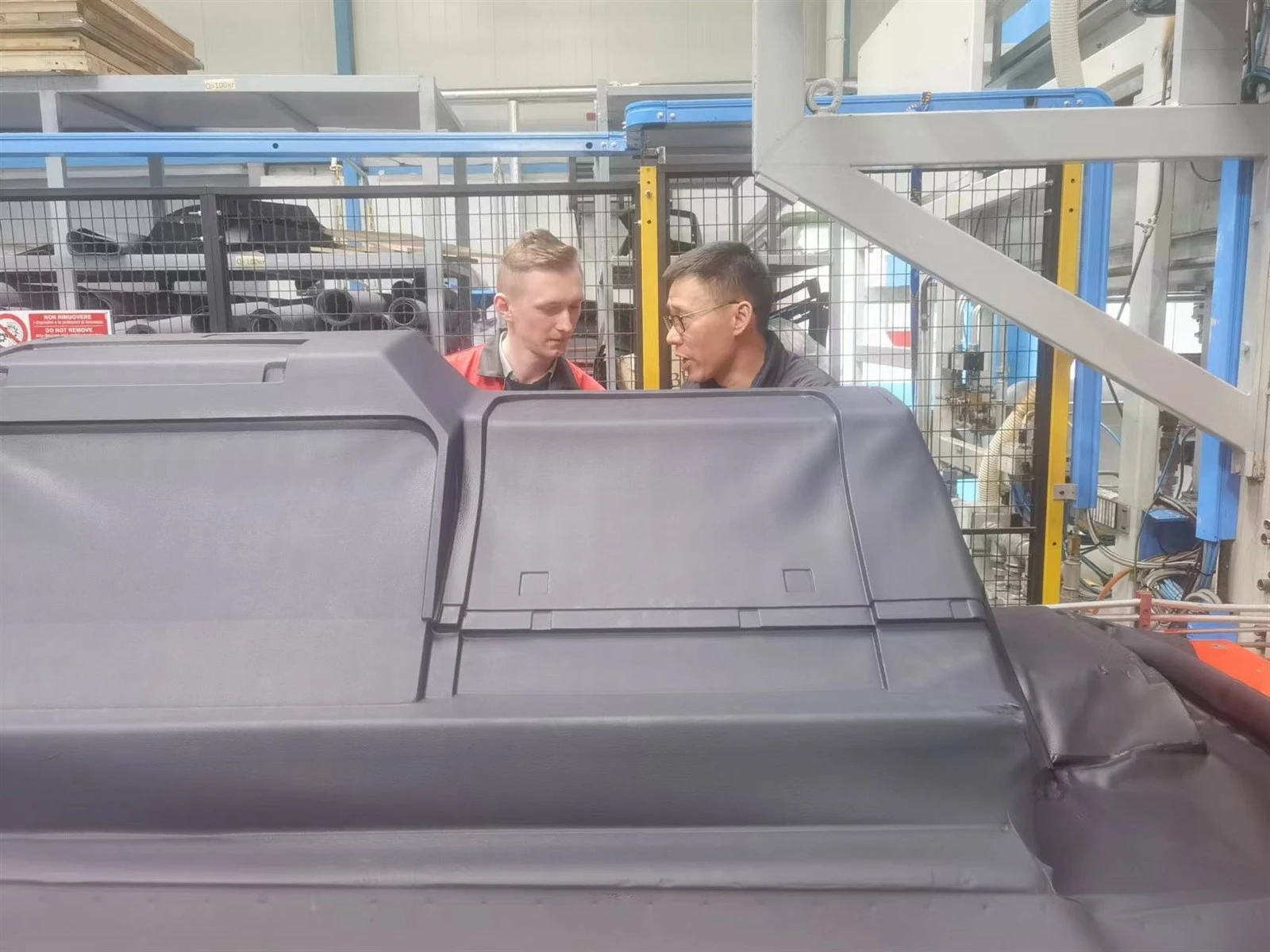

Automotivă:Panouri de garnitură interioară (tablouri de bord, garnituri de uși), bare de protecție, grile, garnituri de pat pentru camioane, componente ale scaunului .
Medical:Tăvi de ambalare sterile, carcase de echipamente, tigăi pentru pat, acoperire cu mașini RMN .
Retail și afișaje:Punct-of-Purchase (pop) afișaje, semnalizare, cutii de lumină, ambalaje cosmetice .
Aparate:Căptușeli frigorifice, căzi pentru mașini de spălat vase, panouri de control, acoperă .
Clădire și construcție:Băi, tigăi de duș, obiecte sanitare, plăci de tavan, placare arhitecturală .
Hobbyist & DIY:Piese de costum, modele de scară, carcase personalizate, modelarea terenului .
În concluzie:
Vacuum forming is a remarkably accessible and practical process for transforming flat plastic sheets into functional and aesthetic 3D shapes. Its balance of affordability, speed for initial production, and capability to handle large parts ensures its continued dominance in countless manufacturing sectors. While it has limitations in detail and high-volume efficiency compared to injection molding, its unique advantages make it an indispensable Instrument pentru proiectanți și producători din întreaga lume .
